Warianty zestawów HV. Co brać pod uwagę przy wyborze?

W budownictwie stalowym ogólnym oraz przemysłowym, a także w konstrukcji maszyn do wykonywania połączeń śrubowych wysokiej wytrzymałości wykorzystuje się zestawy HV. Śruby HV z odpowiednią nakrętką i podkładkami pozwalają na tworzenie połączeń sprężanych, w których części złączne poddawane są wyłącznie siłom rozciągającym. Aby ułatwić klientom zakupy, producenci oferują gotowe zestawy do połączeń sprężanych.

Zestaw śrub HV do połączeń sprężanych

Połączenia sprężane w konstrukcjach stalowych muszą spełniać restrykcyjne wymagania jakościowe (EN 14399-4/6). Oznacza to, że również poszczególne części złączne w zestawach śrubowych HV objęte są restrykcyjnymi normami odnośnie jakości, znakowania i identyfikacji. Przyjrzyjmy się bliżej elementom wchodzącym w skład znormalizowanego zestawu (w zakresie wymiarowym M12-M36).

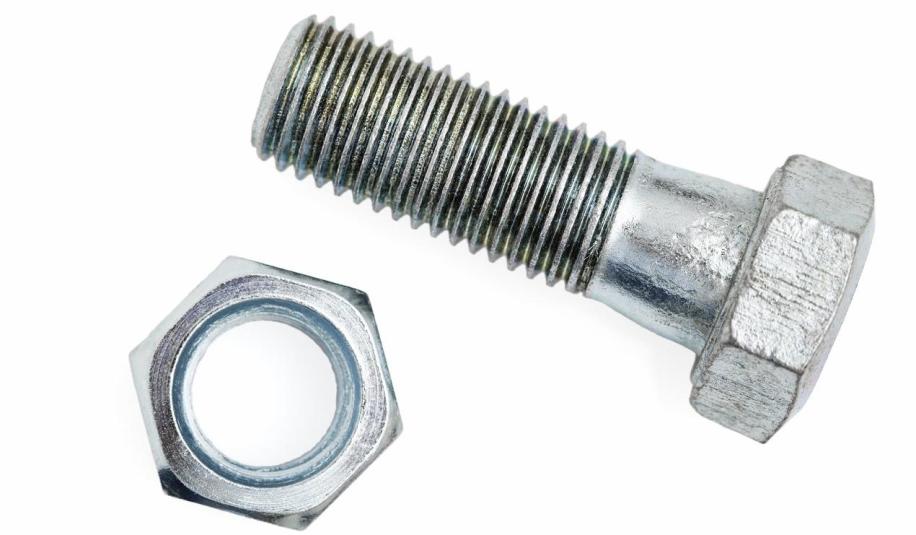

Stalowa śruba z łbem sześciokątnym klasy wytrzymałości 10.9 wg normy EN 14399-4 (dawniej DIN 9614, ISO 7412). W porównaniu do śrub zwykłych o identycznych wymiarach śruby HV mają większy łeb i znacznie wyższą wytrzymałość, dzięki czemu dla uzyskania identycznej wytrzymałości konstrukcji można użyć mniejszej ilości śrub lub takiej samej ilości śrub o mniejszych wymiarach.

Stalowa nakrętka do połączeń sprężanych w klasie twardości 10 wg normy EN 14399-4 (dawniej DIN 9615); są większe od zwykłych nakrętek w tym samym wymiarze.

Dwie stalowe, jednostronnie fazowane podkładki do połączeń sprężanych wg normy EN 14399-6 (dawniej DIN 9616) – pod łeb i pod nakrętkę.

Powierzchnie wszystkich elementów zestawu HV powinny być zabezpieczone przez ocynkowanie. Takie powłoki antykorozyjne zapewniają odporność połączeń na oddziaływanie czynników zewnętrznych i zapewniają trwałość elementów na długie lata.

Jak wybrać zestaw śrubowy HV?

Najważniejszym kryterium wyboru zestawu są oczywiście wymiary śruby. W ofercie producenta Logis dostępne są zestawy HV ocynkowane ogniowo w pełnym zakresie wymiarowym średnic dla znormalizowanych śrub, czyli od 12 do 36 mm i w długościach od 30 do 200 mm. Przy wyborze zestawu należy zwrócić szczególną uwagę na długość zaciskową elementów złącznych – dla normy EN 14399 mierzy się ją razem z podkładkami. Na jakość i trwałość gotowego połączenia wpływa każdy z jego elementów, dlatego zawsze należy używać kompletów od tego samego, sprawdzonego producenta – dzięki temu można mieć pewność, że wszystkie części wykonane są ze stali tego samego gatunku i posiadają identyczne zabezpieczenia. Podczas sprężania również należy przestrzegać stosowanych norm i zasad dla wybranej metody.
